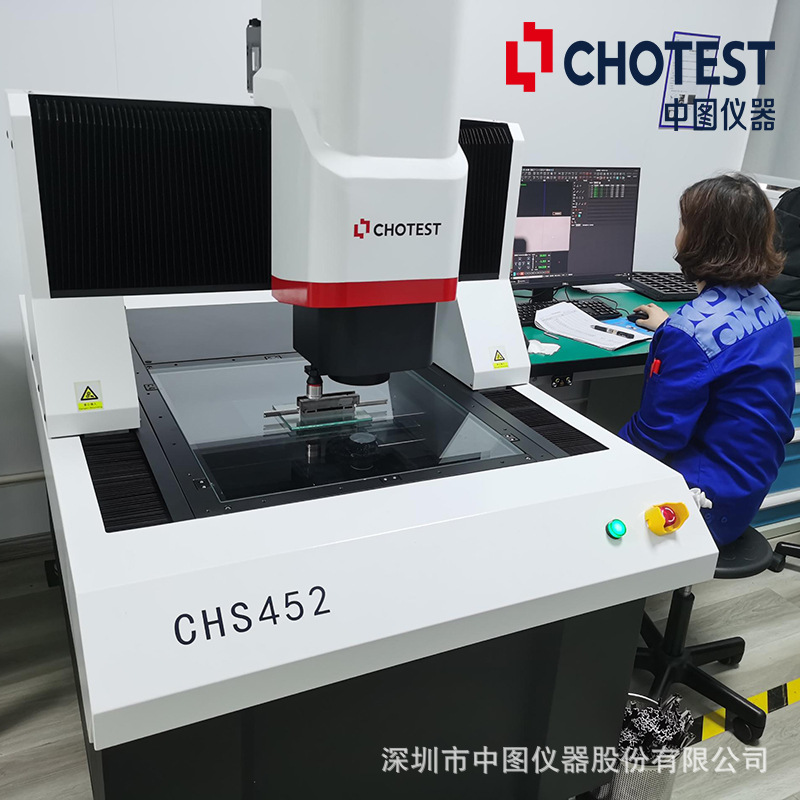

中图仪器CH系列全自动影像测量仪器测量手段丰富，功能强大：
（1）支持CAD图纸和Gerber图纸导入，坐标系匹配测量；
（2）支持触发测头和光学测头，进行高度、平面度测量，实现3D空间测量；
（3）支持卡尺、高度计等外部输入，CNC测量支持扫码枪输入。
测量功能
1.量测工具：扫描提取边缘点、多段提取边缘点、圆形提取边缘点、椭圆提取、框选提取轮廓线、聚焦点、*近点等。
2.可测几何量： 点、线、圆（圆心坐标、半径、直径）、圆弧、中心、角度、距、线宽、孔位、孔径、孔数、孔到孔的距离、孔到边的距离、弧线中心到孔的距离、弧线中心到边的距离、弧线高点到弧线高点的距离、交叉点到交叉点的距离等。
3.构建特征：交点、中心点、*值点、端点、两点连线、平行线、垂线、切线、平分线、中心线、线段融合、半径画圆、三线内切圆、两线半径内切圆等。
4.形位公差：直线度、圆度、轮廓度、位置度、平行度、对称度、垂直度、同心度、平行度等形位公差评定。
5.坐标系：仪器坐标系、点线、两点 X、两线等工件坐标系；图像配准坐标系；可平移、旋转、手工调整坐标系。
6.快速工具：R角、水平节距、圆周节距、筛网、槽孔、轮廓比对、弹簧、O型圈等特殊工具快速测量。
7.支持公差批量设置、比例等*划分、颜色自定义管理。
数据输出功能
1.可输出Excel、Word、 TXT 报表和 AutoCAD 文件。
2.支持实时输出至 excel 模版，可定制模版。
3.输出SPC分析报告，可输出统计值（如CA、PPK、CPK、PP等）及控制图（如均值与*差图、均值与标准差图、中位数与*差图、单值与移动*差图）。
4.支持Q-DAS传输，支持定制远程数据对接。

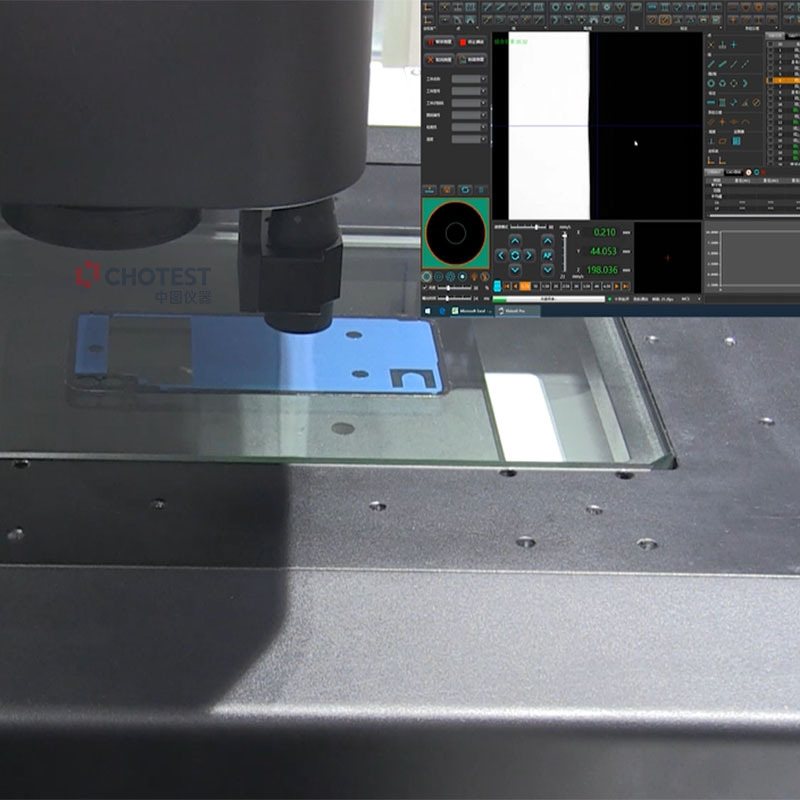

中图仪器CH系列全自动影像测量仪器高分辨率镜头和大视野镜头组合测量，兼顾测量效率和精度；CNC固定坐标系模式下，可快速准确地进行批量测量。
